| 手動噴砂機結構原理 |
| 日期：2021-11-23 來源：吉川機械 閱讀：2419 次 |
|

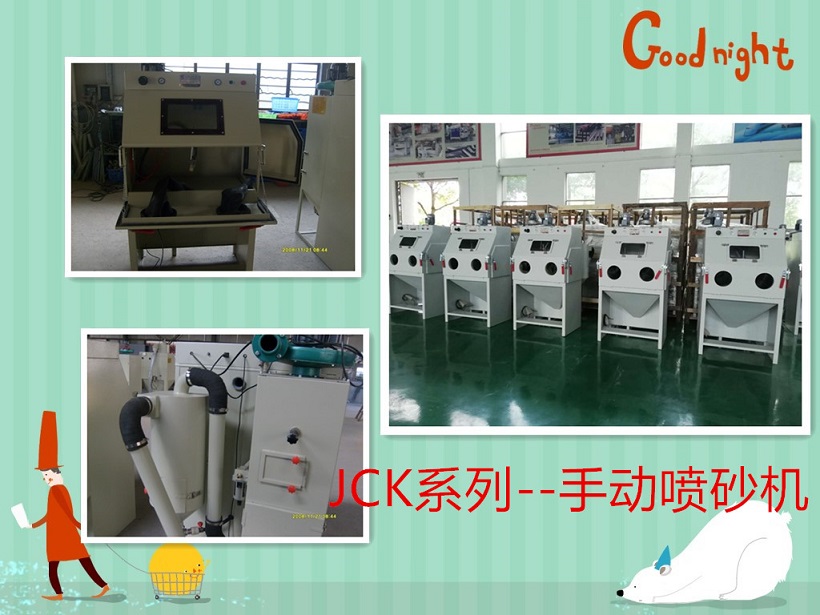

什么是手動噴砂機，手動噴砂機是指噴砂工作時候，需要手動抓取噴槍，對產品進行噴砂處理，手動噴砂機除了手動抓取噴槍，其他的系統還是都有的， 完整的手動噴砂機由噴砂主機、噴砂系統、回砂系統、分離系統、除塵系統、電控系統、客戶自備系統等組成。 手動噴砂機結構原理
噴砂主機 主機由冷軋板焊接組成，主機的尺寸（由產品的最大尺寸而定），主機內襯有耐磨襯板，防護砂料對主機的磨損。 噴砂系統 噴砂系統由噴砂槍、砂管、氣管、吹凈槍組成。噴槍的咀材料為進口碳化硼，直徑8mm，砂管是高耐磨膠管材料，氣管為防爆氣管。當工作的時候，需要人工 手動抓取噴槍對產品進行噴砂工作 回砂系統 回砂系統由回砂管道等組成，底部回砂管道由無縫鋼管焊接而成，管道的里面襯有高耐磨膠皮，上部回砂管道由高耐磨鋼絲螺紋透明管組成，管道的直徑為150mm， 長度1500mm.具體還要看噴砂設備布局而定。 分離系統 分離系統由冷軋板焊接而成，內有高耐磨襯板。分離系統是設備的主要部位，分離系統會直徑影響產品噴砂的品質，除塵的效果。目前分離系統有2種， 一種為旋風分選，有效分選的精度為85%，二為機械振動分離，有效分選的精度為98%。 產品進出系統 手動噴砂機產品進出系統，是由手動放入，噴砂完成之后，手動取出 除塵系統 除塵系統由冷軋板、濾筒等組成。除塵系統也是噴砂設備主要部分之一，濾筒也是除塵系統的核心部位，濾芯的好壞直接影響除塵系統的效果。 目前國家的工業二級排放標準為100毫克每立方米。除塵系統濾筒分為2種，一種為濾袋，一種為濾筒。濾筒的方式要優于濾袋的方式。 電控系統 電控系統由，低壓電器、照明開關等組成。 客戶自備系統 客戶自備系統由空壓機、冷干機、儲氣罐組成?？諌簷C的流量、氣壓、大小配置由噴砂槍的數量而定，一般普壓噴砂槍一支槍耗氣為每分鐘一立方流量。壓力6公斤。 |
